Adiabate Kühlung für Lüftungsanlagen – ASB+ System von HANSA
Adiabate Kühlung – auch Verdunstungskühlung genannt – nutzt die Verdunstung von Wasser, um Luft energieeffizient abzukühlen. Statt klassischer Kältemittel kommt das natürliche Prinzip der Verdunstung zum Einsatz: Wasser entzieht der Luft beim Verdunsten Wärme, die Lufttemperatur sinkt – zusätzliche Energie für einen Kälteprozess ist nicht erforderlich.
Für Betreiber von Lüftungsanlagen in Industrie, Büro- und Verwaltungsgebäuden, Schwimmbädern und Prozesslüftungen ist die adiabate Kühlung ein starker Hebel, um Kühlenergie zu reduzieren, Normen einzuhalten und Betriebskosten dauerhaft zu senken.
Grundlagen & Begriffserklärungen: Was „adiabatisch“ bedeutet, direkte vs. indirekte adiabatische Kühlung sowie Vorteile/Nachteile erklären wir im HANSA Wiki: Adiabatische Kühlung
Adiabate Kühlung: Energieeffiziente Verdunstungskühlung für moderne Lüftungsgeräte
Bei der adiabaten Kühlung wird Wasser fein zerstäubt oder auf geeigneten Flächen verteilt, sodass es im Luftstrom verdunstet. Für diesen Phasenwechsel wird Wärme benötigt – diese Wärme wird der Luft entzogen. Ergebnis: Temperaturabsenkung bei hoher Energieeffizienz, insbesondere bei großen Luftvolumenströmen und langen Laufzeiten.
Entscheidend ist das Systemkonzept: HANSA setzt dabei auf eine indirekte adiabate Kühlung, bei der die Kühlung über den Wärmetauscher erfolgt und die Zuluft ohne Erhöhung der absoluten Feuchte gekühlt wird.
HANSA Blue Line ASB+ System im Überblick

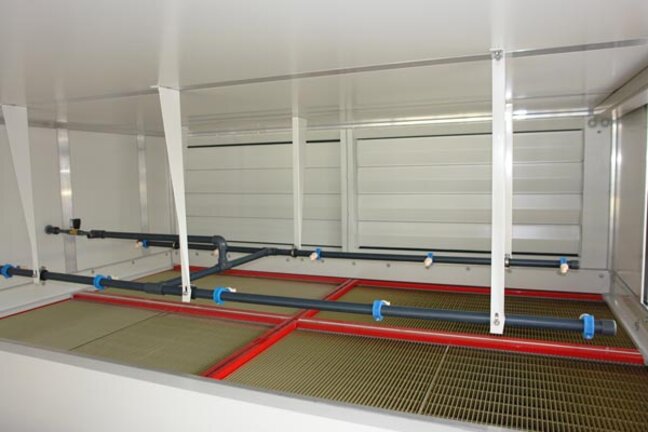

Mit dem HANSA Blue Line ASB+ System integriert HANSA die adiabate Kühlung direkt in das Lüftungsgerät. Kernstück ist ein doppelter Kreuzstrom-Plattenwärmetauscher, der die adiabate Abkühlung der Abluft nutzt, um die Außen- bzw. Zuluft effizient zu kühlen.
Das System ist als robuste, wartungsarme Lösung für zentrale Lüftungsanlagen ausgelegt und unterstützt energieeffiziente Kühlkonzepte – ohne klassische Kältemittel.
Funktionsweise im ASB+ System (indirekte adiabate Kühlung)
- Kühlbedarf erkannt: Besteht Kühlbedarf, wird die Abluftseite des Wärmetauschers mit hochfein zerstäubtem Wasser besprüht.
- Adiabate Befeuchtung der Abluft: Das Wasser verdunstet in der warmen Abluft. Durch den Phasenwechsel wird der Luft Wärme entzogen – die Abluft kühlt ab.
- Kältetransfer im Plattenwärmetauscher: Die gekühlte Abluft strömt durch den Doppel-Plattenwärmetauscher und überträgt die Kälte auf den Außen- bzw. Zuluftstrom.
- Kühlung ohne Feuchteerhöhung der Zuluft: Die Zuluft wird deutlich kühler, ohne dass sich ihre absolute Feuchte erhöht – die Raumluft bleibt komfortabel und kontrollierbar.
Ergebnis ist eine indirekte adiabate Kühlung, die ohne zusätzliche Kältemittel auskommt und die mechanische Kälteerzeugung spürbar entlastet.
Typische Performance & Kennzahlen
Typische Leistungsdaten des ASB+ Systems in der Praxis:
- Abkühlung der Außenluft um bis zu 12 K
- Einhaltung des empfohlenen Temperaturunterschieds zwischen Außen- und Raumluft von ca. 6 K in der Regel problemlos möglich
- Effiziente Kühlung ohne Kältemittel
- Energieeinsparung durch reduzierte Laufzeiten mechanischer Kälte (je nach Anlagenkonzept und Betriebsbedingungen
Vorteile des ASB+ Systems (Technik + Wirtschaftlichkeit)
Das ASB+ System ist speziell für den Einsatz in zentralen Lüftungsanlagen entwickelt worden und kombiniert Kühlleistung mit robustem, wartungsarmem Aufbau.
Technische und wirtschaftliche Vorteile:
- Starr montiertes System – mechanisch robust, ohne bewegliche Düsenleisten
- Planparalleler Sprühstock – gleichmäßige Benetzung des Eintrittsquerschnitts, hohe Verdunstungseffizienz
- Optimierte Wasserverteilung – effektive Kühlung bei minimalem Wasserverbrauch
- Kein Umlaufwasser – reduziert das Risiko mikrobiellen Wachstums, hygieneoptimiert
- Kein zusätzlicher Druckverlust – keine nachteiligen Effekte auf die Ventilatorauslegung
- All-in-one-Lösung – inklusive unabhängiger, kostengünstiger Steuerung und Reinigungseinrichtung
- Nachhaltig und zukunftssicher – keine Kältemittel, geringer Energiebedarf, ideal für nachhaltige Gebäudekonzepte
Auslegung: Einflussfaktoren & Planungshinweise
Die erzielbare Kühlleistung einer adiabaten Kühlung hängt im Wesentlichen ab von:
- Temperatur und Feuchte von Außen- und Abluft
- Wirkungsgrad des Plattenwärmetauschers
- Verdunstungsrate des eingesetzten Wassers
- Auslegung und Regelstrategie des Sprühsystems
Mit dem ASB+ System können bereits durch die Besprühung nur einer Seite des Doppel-Plattenwärmetauschers Temperaturabsenkungen von über 12 K erreicht werden – bei sehr geringem Wasserverbrauch und ohne zusätzliche Druckverluste.
HANSA unterstützt Planer:innen und Betreiber bei:
- der Auslegung für konkrete Projekte (z. B. Bäderbetriebe, Rechenzentren, Produktionshallen)
- der Integration in bestehende Lüftungsanlagen
- der Anbindung an Gebäudeleittechnik und Regelungskonzepte
In vielen Projekten tauchen Begriffe wie „adiabat“, „isotherm“ oder „adiabate Befeuchtung“ auf. Eine kompakte Einordnung findest du im HANSA Wiki: Adiabatische Kühlung – Grundlagen
Vertiefende Grundlagen zur adiabatischen Luftbefeuchtung (Verdunstungsbefeuchtung, Systeme, Hygiene, Wasserqualität) findest du im HANSA Wiki: Adiabatische Luftbefeuchtung.
Typische Anwendungen der adiabaten Kühlung mit ASB+
Das HANSA ASB+ System eignet sich besonders für Anlagen mit großen Luftvolumenströmen und hohen Laufzeiten:
- Schwimmbäder und Freizeitbäder - energieeffiziente Kühlung der Zuluft, Entlastung der Kälteerzeugung
- Industrie- und Prozesslüftung - z. B. Produktionshallen, Logistikzentren, Papier- und Druckindustrie
- Büro- und Verwaltungsgebäude - komfortables Raumklima mit geringem Energieeinsatz
- Technik- und Serverräume, Rechenzentren - zusätzliche Kühlreserve ohne Kältemittel
- Kommunale Gebäude und Stadtwerke - z. B. Wasserwerke, Kläranlagen, Laborlüftungen
Damit ist die adiabate Kühlung ein wichtiger Baustein für energieeffiziente, normgerechte und nachhaltige Lüftungs- und Klimakonzepte.
Adiabate Kühlung, isotherme Prozesse und adiabate Befeuchtung – kurz erklärt
In vielen Projekten tauchen Begriffe wie „adiabat“, „isotherm“ oder „adiabate Befeuchtung“ auf. Für die Auslegung von Anlagen ist wichtig:
Adiabate Kühlung: Verdunstung entzieht der Luft Wärme → die Temperatur sinkt, ohne Wärmeaustausch mit der Umgebung.
Isotherme Verfahren (z. B. Dampf-Luftbefeuchtung): die Temperatur bleibt konstant, es wird aktiv Wärme zugeführt oder abgeführt.
Adiabate Befeuchtung (auch adiabatische Befeuchtung): Wasser wird fein zerstäubt in den Luftstrom eingebracht und verdunstet vollständig – Luftfeuchte steigt, Temperatur sinkt.
Das ASB+ System nutzt diesen Effekt gezielt zur Kühlung und Befeuchtung – mit Fokus auf Energieeffizienz, Hygiene und Betriebssicherheit. Vertiefende physikalische Grundlagen können im begleitenden HANSA Wiki erläutert werden.
Adiabate Kühlung mit HANSA planen
Sie möchten adiabate Kühlung in neuen oder bestehenden Lüftungsanlagen einsetzen oder bestehende Kälteanlagen entlasten?
Für eine direkt integrierbare Systemlösung empfehlen wir die Blue-Line adiabate Kühlung als Bestandteil der Blue Line Geräteserie – projektbezogen ausgelegt und auf Ihr Lüftungskonzept abgestimmt.
HANSA unterstützt Sie von der ersten Idee bis zur Inbetriebnahme:
- Projektanalyse und Bewertung von Einsparpotenzialen
- Unterstützung bei Auslegung, Dimensionierung und Regelung
- Integration in Bestandsanlagen und Refit-Konzepte
- Begleitung bei Ausschreibung und Umsetzung
FAQ: Häufige Fragen zur adiabaten Kühlung
„Adiabat“ bezeichnet Prozesse ohne Wärmeaustausch mit der Umgebung. In der Klimatechnik bedeutet das: Wasser verdunstet, entzieht der Luft Wärme und kühlt sie ab – ohne klassischen Kälteprozess mit Kältemitteln.
Das ASB+ System besprüht die Abluftseite des Doppel-Plattenwärmetauschers mit fein zerstäubtem Wasser. Die Abluft kühlt adiabatisch ab, und die Kälte wird im Wärmetauscher auf die Außen- bzw. Zuluft übertragen.
Nein. Das ASB+ System arbeitet als indirekte adiabate Kühlung: Die Zuluft wird gekühlt, ohne dass sich ihre absolute Feuchte erhöht. Die Verdunstung findet im Abluftstrom statt.
Mit dem HANSA Blue Line ASB+ System sind – abhängig von Temperatur und Feuchte von Außen- und Abluft sowie der Auslegung – Abkühlungen der Außenluft um bis zu 12 K möglich.
Adiabate Kühlung kommt ohne Kältemittel aus, reduziert den Energiebedarf und kann die Laufzeiten mechanischer Kälte deutlich senken. Gerade bei großen Luftvolumenströmen entstehen so spürbare Einsparpotenziale.
Das ASB+ System arbeitet ohne Umlaufwasser und ist dadurch hygienisch vorteilhaft. Auslegung und Wasseraufbereitung werden projektspezifisch geplant, um Ablagerungen und Keimbildung zu vermeiden.
Nein. Ein Vorteil des Systems ist: kein zusätzlicher Druckverlust, sodass keine nachteiligen Effekte auf die Ventilatorauslegung entstehen.
Für zentrale Lüftungsanlagen in Industrie- und Prozesslüftung, Büro- und Verwaltungsgebäuden, Schwimmbädern, kommunalen Einrichtungen sowie Technik-/Serverräumen und Rechenzentren – überall dort, wo große Luftmengen energieeffizient gekühlt werden sollen.
Für zentrale Lüftungsanlagen in Industrie, Bädern, Rechenzentren, Büro- und Verwaltungsgebäuden sowie kommunalen Einrichtungen – überall dort, wo große Luftmengen energieeffizient und umweltfreundlich gekühlt werden sollen.
Vertiefende Grundlagen (direkt/indirekt, Vorteile/Nachteile) findest du im HANSA Wiki: Adiabatische Kühlung
