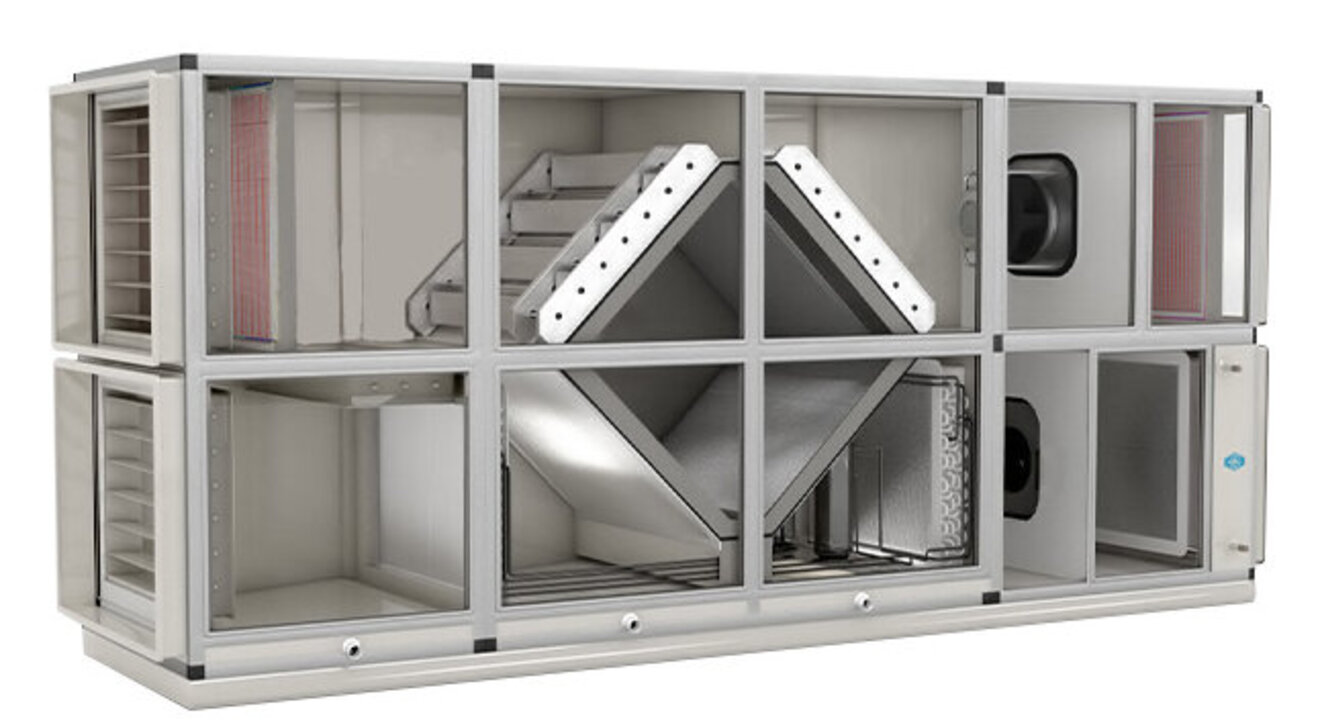

Pool Line RLT-Geräte
Lüftungs- und Klimageräte für Schwimmbadentfeuchtung
Schwimmbäder stellen besondere Anforderungen an die Raumlufttechnik.
Hohe Feuchtelasten müssen zuverlässig abgeführt, behagliche Raumluftbedingungen eingehalten und Gebäude sowie Konstruktion dauerhaft vor zu hoher Feuchte geschützt werden. Gleichzeitig zählt die Schwimmbadklimatisierung aufgrund der hohen Temperaturen und langen Betriebszeiten zu den energieintensiven Anwendungen der Raumlufttechnik.
Pool Line wurde speziell für diese Anforderungen entwickelt. Die RLT-Geräte verbinden Entfeuchtung, Wärmerückgewinnung und bedarfsgerechte Luftführung in einem auf den jeweiligen Anwendungsfall abgestimmten System. Optional können eine integrierte Wärmepumpe sowie die erforderliche Mess-, Steuer- und Regelungstechnik Bestandteil des Gerätes sein. Die erforderliche Mess-, Steuer- und Regelungstechnik kann vollständig von HANSA geliefert werden. Mit etaSmart steht für Pool Line zusätzlich eine vorausschauende, modellbasierte Regelung zur Verfügung, die den Anlagenbetrieb kontinuierlich optimiert und dabei Energiebedarf und Betriebskosten berücksichtigt.
Mit den Baureihen P, PGS und GS stehen unterschiedliche Gerätekonzepte für Luftleistungen bis 50.000 m³/h zur Verfügung. Höhere Luft- und Entfeuchtungsleistungen können projektindividuell entsprechend der Randbedingungen realisiert werden.
Mehr zur Schwimmbadklimatisierung
Von den Grundlagen der Entfeuchtung über Energieeffizienz und Regelung bis zu konkreten Anwendungen und Referenzen: Auf unserer Bäder Klima Webseite finden Sie weiterführende Informationen rund um die Planung und den Betrieb von RLT-Anlagen für Schwimmbäder:
Pool Line auf einen Blick
| Merkmal | Pool Line RLT-Geräte |
|---|---|
| Gerätekonzept | RLT-Geräte zur Entfeuchtung, Lüftung und Klimatisierung von Schwimmbädern |
| Baureihen | Pool Line P und PGS in definierten Baugrößen, Pool Line GS projektindividuell konfigurierbar |
| Luftleistung | Bis 50.000 m³/h, höhere Luft- und Entfeuchtungsleistungen projektindividuell |
| Energierückgewinnung | Doppelplatten- bzw. Gegenstrom-Plattenwärmeübertrager, optional unterstützt durch integrierte Wärmepumpe |
| Wärmepumpe | Optional entegrierbar und frei regelbar |
| Korrosionsschutz | Schwimmbadgerechte Material- und Komponentenauswahl, Gehäusebeschichtung bis C5-H |
| Regelung | HANSA MSR-/DDC-Technik |
| Betriebsoptimierung | Optional etaSmart zur vorausschauenden, modellbasierten Regelung |
| Monitoring und Fernzugriff | etaConnect und etaVisu |
| Aufstellung | Innenaufstellung, Außenaufstellung oder Dachzentrale |
Pool Line Baureihen – passend zur Schwimmbadgröße und Aufgabe
Pool Line bietet unterschiedliche Gerätekonzepte für die Entfeuchtung und Klimatisierung von Schwimmbädern.
Die Baureihen P und PGS decken definierte Leistungsbereiche mit abgestimmten Gerätekonzepten ab. Pool Line GS bietet darüber hinaus eine deutlich größere Freiheit bei Abmessungen, Luftleistung, Komponenten und Funktionen und wird projektspezifisch an die jeweilige Aufgabe angepasst.
Pool Line P ist die kompakte Lösung für die Entfeuchtung und Klimatisierung kleinerer Schwimmbäder. Mit den Baugrößen P-015, P-023 und P-034 deckt die Baureihe Nennluftleistungen von 1.500 bis 3.400 m³/h ab. Die Geräte arbeiten mit einem Doppelplattenwärmeübertrager und sind optional mit einer frei regelbaren Wärmepumpe erhältlich.
Abhängig von Nutzung und Verdunstungsintensität eignet sich Pool Line P beispielsweise für private Schwimmbäder mit Wasserflächen bis etwa 105 m², Hallenbäder bis 74 m², Freizeitbäder bis 54 m², Wellenbäder bis 44 m² und Therapiebäder bis 25 m².
Typische Wasserflächen und Gerätegrößen
| Badtyp | P-015 | P-023 | P-034 |
|---|---|---|---|
| Privatbad | 44 m² | 67 m² | 105 m² |
| Hallenbad | 33 m² | 51 m² | 74 m² |
| Freizeitbad | 24 m² | 37 m² | 54 m² |
| Wellenbad | 19 m² | 29 m² | 44 m² |
| Therapiebad | 11 m² | 16 m² | 25 m² |
| Nennvolumenstrom | 1.500 m³/h | 2.300 m³/h | 3.400 m³/h |
| Entfeuchtungsleistung | 9,7 kg/h | 14,9 kg/h | 22 kg/h |
Orientierungswerte: Die angegebenen Wasserflächen und Entfeuchtungsleistungen gelten in Anlehnung an VDI 2089 bei 28 °C Wassertemperatur sowie 30 °C / 54 % r. F. Raumluft und beziehen sich auf die Wasseroberfläche.
Pool Line P im Blitzlicht:
- Luftleistungen bis 3.400 m³/h
- kompakte Bauweise
- Doppelplattenwärmeübertrager
- bedarfsgeregelter Außenluft-/Umluftbetrieb
- integrierte Wärmepumpe optional
- geteilte Ausführung für schwierige Einbringwege möglich
- schwimmbadgerechter Korrosionsschutz
- HANSA Regelungstechnik
Pool Line P Betriebsvisualisierung - Click it!
Pool Line PGS erweitert das Pool Line Konzept für mittlere Schwimmbäder und größere Entfeuchtungsleistungen.
Mit den Baugrößen PGS-040, PGS-050, PGS-060 und PGS-080 deckt die Baureihe Nennluftleistungen von 4.000 bis 8.000 m³/h ab.
Die Geräte kombinieren die bedarfsgerechte Schwimmbadentfeuchtung mit Wärmerückgewinnung und können optional mit einer integrierten, frei regelbaren Wärmepumpe ausgestattet werden. Damit lässt sich die Entfeuchtung zusätzlich unterstützen und die dabei zurückgewonnene Energie innerhalb des Systems nutzen.
Abhängig von Nutzung und Verdunstungsintensität eignet sich Pool Line PGS beispielsweise für private Schwimmbäder mit Wasserflächen bis etwa 216 m² und Hallenbäder bis etwa 166 m². Auch Freizeit-, Wellen- und Therapiebäder können innerhalb der entsprechenden Leistungsbereiche mit Pool Line PGS klimatisiert und entfeuchtet werden.
Typische Wasserflächen und Gerätegrößen
| Badtyp | PGS-040 | PGS-050 | PGS-060 | PGS-080 |
|---|---|---|---|---|
| Privatbad | 108 m² | 135 m² | 162 m² | 216 m² |
| Hallenbad | 83 m² | 104 m² | 125 m² | 166 m² |
| Freizeitbad | 61 m² | 76 m² | 91 m² | 121 m² |
| Wellenbad | 49 m² | 61 m² | 73 m² | 97 m² |
| Therapiebad | 28 m² | 35 m² | 42 m² | 56 m² |
| Nennvolumenstrom | 4.000 m³/h | 5.000 m³/h | 6.000 m³/h | 8.000 m³/h |
| Entfeuchtungsleistung | 26 kg/h | 32 kg/h | 39 kg/h | 52 kg/h |
Orientierungswerte: Die angegebenen Wasserflächen und Entfeuchtungsleistungen gelten in Anlehnung an VDI 2089 bei 28 °C Wassertemperatur sowie 30 °C / 54 % r. F. Raumluft und beziehen sich auf die Wasseroberfläche. Die Entfeuchtungsleistung ist nach VDI 2089 bei Nennvolumenstrom angegeben. Die Entfeuchtungsleistung ist nach VDI 2089 bei Nennvolumenstrom angegeben.
Pool Line PGS im Blitzlicht:
- 4.000 bis 8.000 m³/h Nennvolumenstrom
- Für mittlere Schwimmbäder und entsprechend höhere Entfeuchtungsleistungen
- Effiziente Wärmerückgewinnung über Gegenstromwärmeübertrager
- Bedarfsgeregelter Außenluft-/Umluftbetrieb zur Entfeuchtung
- Integrierte, frei regelbare Wärmepumpe optional
- Wärmerückgewinnung aus dem Entfeuchtungsprozess
- Für die Schwimmbadatmosphäre ausgelegter Korrosionsschutz
- HANSA MSR-/DDC-Regelung, optional mit etaSmart
- Unterschiedliche Geräteausführungen passend zu Einbringung und Aufstellung
Pool Line PGS Betriebsvisualisierung - Click it!
Pool Line GS ist die flexibel konfigurierbare Lösung für größere und anspruchsvolle Schwimmbäder.
Geräteabmessungen, Luftleistung und Ausstattung werden entsprechend der jeweiligen Entfeuchtungsaufgabe sowie den baulichen und technischen Randbedingungen projektspezifisch ausgelegt.
Die im Katalog dargestellten GS-Baugrößen bilden dabei typische Ausführungen und Leistungsbereiche ab. Sie stellen kein starres Typenraster dar. Dadurch kann Pool Line GS auch an Anforderungen angepasst werden, die zwischen oder außerhalb der dargestellten Standardwerte liegen.
Die Wärmerückgewinnung erfolgt über einen Gegenstrom-Plattenwärmeübertrager. Optional kann eine integrierte, frei regelbare Wärmepumpe eine weitergehende Nutzung der im Prozess verfügbaren Wärme ermöglichen. Pool Line GS verbindet damit hohe Luft- und Entfeuchtungsleistungen mit der konstruktiven Flexibilität individuell ausgelegter HANSA RLT-Geräte.
Typische Wasserflächen und Leistungsbereiche als Beispiel:
| Badtyp | GS-9 | GS-16 | GS-23 | GS-35 |
|---|---|---|---|---|
| Privatbad | 260 m² | 470 m² | 670 m² | 1.020 m² |
| Hallenbad | 200 m² | 350 m² | 510 m² | 770 m² |
| Freizeitbad | 142 m² | 253 m² | 365 m² | 555 m² |
| Wellenbad | 110 m² | 200 m² | 290 m² | 440 m² |
| Therapiebad | 64 m² | 114 m² | 164 m² | 250 m² |
| Nennvolumenstrom | 9.000 m³/h | 16.000 m³/h | 23.000 m³/h | 35.000 m³/h |
| Entfeuchtungsleistung | 58 kg/h | 103 kg/h | 149 kg/h | 226 kg/h |
Orientierungswerte: Die angegebenen Wasserflächen und Entfeuchtungsleistungen gelten in Anlehnung an VDI 2089 bei 28 °C Wassertemperatur sowie 30 °C / 54 % r. F. Raumluft und beziehen sich auf die Wasseroberfläche. Die Entfeuchtungsleistung ist nach VDI 2089 bei Nennvolumenstrom angegeben.
Pool Line GS wird projektindividuell ausgelegt. Die dargestellten Größen zeigen typische Konfigurationen und Leistungsbereiche. Weitere Zwischengrößen sind im Katalog aufgeführt; darüber hinaus können Geräte entsprechend den jeweiligen Projektanforderungen individuell konfiguriert werden.
Weitere typische Ausführungen und technische Daten finden Sie im Pool Line Katalog.
Pool Line GS im Blitzlicht:
- Projektindividuell konfigurierbare Schwimmbad-RLT-Geräte
- Typische Ausführungen bis 50.000 m³/h
- Höhere Luft- und Entfeuchtungsleistungen projektspezifisch möglich
- Wärmerückgewinnung über Gegenstrom-Plattenwärmeübertrager
- Bedarfsgeregelter Außenluft-/Umluftbetrieb
- Integrierte, frei regelbare Wärmepumpe optional
- Individuelle Geräteabmessungen und Ausstattung entsprechend der Einbausituation
- Für Schwimmbadatmosphäre ausgelegter Korrosionsschutz
- HANSA MSR-/DDC-Regelung, optional mit etaSmart
- Innen- und Außenaufstellung entsprechend der Projektanforderungen
Pool Line GS Betriebsvisualisierung - Click it!
Warum Pool Line RLT-Geräte von HANSA?
Für die besonderen Bedingungen im Schwimmbad gebaut
Schwimmbadluft stellt hohe Anforderungen an Materialien und Konstruktion. Pool Line ist deshalb nicht einfach ein konventionelles RLT-Gerät mit Entfeuchtungsfunktion. Gehäuse, Einbauteile, Register und Ventilatoren werden gezielt für die warme, feuchte und korrosive Schwimmbadatmosphäre ausgeführt, im Detail:
- Gehäusepaneele mit Korrosionsschutz bis C5-H
- eloxierter Gehäuse-Aluminiumrahmen ALMg3
- Ventilatoren mit erhöhtem Korrosionsschutz
- Registerlamellen mit Epoxidbeschichtung
- pulverbeschichtete Einbauteile aus eigener HANSA Fertigung
- innen abgedichtete Fugen
- verschiedene Gehäusefarben sind möglich
Energie zurückgewinnen statt ungenutzt abführen
Schwimmbäder benötigen ganzjährig große Mengen an Wärme und elektrischer Energie. Pool Line verbindet deshalb bedarfsgerechte Entfeuchtung mit effizienter Wärmerückgewinnung. Optional kann eine frei regelbare Wärmepumpe integriert werden, um zusätzliche Energie aus dem Entfeuchtungsprozess innerhalb des Systems nutzbar zu machen.
Je nach Anlagenkonzept kann überschüssige Wärme über einen Frisch- oder Beckenwasserkondensator für die Wassererwärmung genutzt werden.
etaSmart – optimieren, bevor Energie verbraucht wird
Mit etaSmart kann Pool Line um eine modellbasierte, prädiktive Regelung erweitert werden. Statt ausschließlich auf aktuelle Messwerte zu reagieren, berücksichtigt die Regelung das Verhalten von Gebäude und RLT-Anlage vorausschauend und optimiert den Betrieb hinsichtlich Energiebedarf und Behaglichkeit.
Hygienisch und betriebssicher konstruiert nach VDI 6022
Zuverlässige Entfeuchtung schützt nicht nur die Bausubstanz, sondern reduziert auch das Risiko von Kondensat- und Schimmelbildung. Gleichzeitig ist Pool Line auf gute Zugänglichkeit und Reinigbarkeit ausgelegt und kann entsprechend den hygienischen Anforderungen an RLT-Anlagen ausgeführt werden.
Gerät, Regelung und Service aus einer Hand
HANSA entwickelt und fertigt nicht nur das RLT-Gerät, sondern auch die zugehörige MSR- und DDC-Technik, und das in Losgröße 1. Die Geräte können vollständig verkabelt und funktionsbereit geliefert, gemeinsam mit dem Anlagenbauer aufgebaut und anschließend durch HANSA in Betrieb genommen werden.
Mit etaConnect ist Fernzugriff möglich, während etaVisu Betriebsdaten visualisieren und für Analyse und Optimierung verfügbar machen kann. Geräteunterlagen stehen zudem digital im Kundenportal bereit.
Pool Line verbindet Schwimmbadentfeuchtung, Wärmerückgewinnung, Korrosionsschutz und intelligente Regelung zu einem Gesamtsystem – abgestimmt auf Bad, Gebäude und Betriebsweise.
Gut zu wissen
Grundlage für die Auslegung einer Schwimmbad-RLT-Anlage ist die VDI 2089. Sie berücksichtigt die für die Schwimmbadklimatisierung relevanten Randbedingungen und bildet unter anderem die Grundlage für die Ermittlung der zu erwartenden Verdunstung und damit der abzuführenden Feuchtelast.
Entscheidend sind deshalb nicht allein die Wasserfläche, sondern unter anderem Beckentyp und Nutzung, Wasser- und Raumlufttemperatur sowie die daraus resultierende Verdunstungsintensität. Ein intensiv genutztes Freizeit- oder Therapiebad stellt bei gleicher Wasserfläche andere Anforderungen an die Entfeuchtung als ein ruhiges Privatbad.
Die in unseren Tabellen angegebenen Wasserflächen und Entfeuchtungsleistungen wurden in Anlehnung an VDI 2089 unter den jeweils genannten Randbedingungen ermittelt und dienen als Orientierung. Die konkrete Pool Line Auslegung erfolgt anschließend auf Basis der tatsächlichen Projekt- und Betriebsbedingungen. Siehe auch unser Bäder Klima Wiki
Pool Line GS ist nicht an ein starres Raster aus fest definierten Gerätegrößen gebunden. Abmessungen, Luftführung, Sektionierung und Komponenten werden entsprechend der erforderlichen Luftleistung, der Klimatisierungsaufgabe und den baulichen Randbedingungen projektspezifisch ausgelegt.
Das ist insbesondere bei Sanierungen, begrenzten Technikflächen oder schwierigen Einbringwegen von Vorteil. Geräte können entsprechend der Einbringsituation in geeignete Sektionen aufgeteilt und vor Ort zusammengeführt werden.
Nicht jeder Quadratmeter Wasseroberfläche verursacht die gleiche Verdunstungsleistung. Nutzung, Wasserbewegung und Beckentyp beeinflussen den Wasserübergang und damit die Feuchtelast erheblich. Die VDI 2089 berücksichtigt dies bei der Bemessung über unterschiedliche Wasserübergangskoeffizienten; bei Wasserattraktionen können zusätzliche Verdunstungsströme hinzukommen.
Deshalb kann dasselbe Pool Line Gerät bei einem ruhigen Privatbad eine deutlich größere Wasserfläche abdecken als beispielsweise bei einem intensiv genutzten Freizeit-, Wellen- oder Therapiebad. Die Wasserflächen in unseren Tabellen dienen daher der Orientierung für typische Anwendungen – entscheidend bleibt die konkrete Auslegung nach den tatsächlichen Nutzungs- und Betriebsbedingungen.
Pool Line kann optional mit einer integrierten, frei regelbaren Wärmepumpe ausgestattet werden. Sie ermöglicht eine zusätzliche Wärmerückgewinnung und kann – abhängig vom Anlagen- und Betriebskonzept – dazu beitragen, den Energiebedarf der Schwimmbadklimatisierung weiter zu reduzieren.
Je nach Pool Line Konfiguration kann überschüssige Wärme zusätzlich über einen Frisch- oder Beckenwasserkondensator für die Wassererwärmung nutzbar gemacht werden.
Hohe Temperaturen, hohe Luftfeuchte und die schwimmbadtypische Atmosphäre stellen besondere Anforderungen an Materialien und Bauteile einer RLT-Anlage. Korrosionsschutz ist bei Pool Line deshalb Bestandteil des Gerätekonzepts und nicht lediglich eine nachträgliche Zusatzoption.
Je nach Bauteil kommen geeignete Materialien und Oberflächen zum Einsatz – beispielsweise beschichtete Gehäusepaneele bis C5-H, eloxierte Aluminiumprofile, geschützte Ventilatoren, epoxidbeschichtete Registerlamellen und pulverbeschichtete Einbauteile.
Pool Line verfügt bereits über eine bedarfsgerechte HANSA Regelung. Mit etaSmart kann diese um eine modellbasierte, vorausschauende Betriebsoptimierung erweitert werden.
Dabei wird nicht ausschließlich auf aktuelle Messwerte reagiert. etaSmart berücksichtigt das Verhalten von Gebäude und Anlage sowie relevante Einflussgrößen, um den zukünftigen Anlagenbetrieb vorauszuplanen und energetisch zu optimieren.
Wie hoch die Einsparung durch etaSmart ausfällt, hängt von Anlage, Gebäude, Nutzung und dem bisherigen Regelverhalten ab. Deshalb lässt sich kein pauschaler Einsparwert für jedes Schwimmbad angeben. Die bisher ausgewerteten Praxisbeispiele zeigen jedoch erhebliche Potenziale.
Im Schwimmbad Ramsloh wurde der vergleichende Betrieb über insgesamt 16 Monate untersucht. Im Mittel wurden mit etaSmart 24 % weniger Strom und 29 % weniger Wärme verbraucht. Daraus ergaben sich rund 25 % geringere Energiekosten beziehungsweise eine Einsparung von etwa 10.000 Euro bei den für die Auswertung angesetzten Energiepreisen.
Im Schwimmbad Barßel wurden die Energiekosten für den Betrieb der Geräte um 20 % reduziert. Weitere Untersuchungen zeigen zugleich, dass etaSmart nicht zwangsläufig jede einzelne Energieart reduziert: In Bad Zwischenahn stieg beispielsweise der Wärmebedarf, während der Stromverbrauch überproportional sank. In Summe reduzierten sich die Kosten dort um 31 %. Gleichzeitig führten höhere Badtemperaturen zu geringeren Verdunstungsverlusten des Beckenwassers.
Entscheidend ist deshalb nicht die isolierte Minimierung von Strom- oder Wärmeverbrauch, sondern die energetische und wirtschaftliche Optimierung des Gesamtsystems unter Einhaltung der erforderlichen Raumluftbedingungen.
Am Anfang stehen die konkrete Klimatisierungsaufgabe und die Grunddaten des Schwimmbades. Dazu gehören insbesondere Wasserflächen und Beckentypen, Nutzung, Wasser- und Raumlufttemperaturen, Betriebszeiten sowie die baulichen und technischen Randbedingungen.
Auf Grundlage der Planungsdaten und der Anforderungen aus der VDI 2089 werden die erforderliche Entfeuchtungs- und Luftleistung sowie das Anlagenkonzept bestimmt. Die Richtlinie enthält hierfür Auslegungswerte und praxisbezogene Hinweise für die technische Gebäudeausrüstung von Hallenbädern.
Mit diesen Grunddaten erfolgt die Geräteauslegung bei HANSA. In mehreren Abstimmungsschritten mit Planer und/oder Betreiber wird das Konzept weiter verfeinert: Baureihe bzw. Gerätekonfiguration, Wärmerückgewinnung, optionale Wärmepumpe, Abmessungen, Luftführung, Regelung und weitere Ausstattungen werden auf das konkrete Projekt abgestimmt.
Nach der Beauftragung wird das Pool Line Gerät entsprechend dieser Konfiguration gefertigt und geliefert. Die Einbindung in die Gesamtanlage erfolgt gemeinsam mit dem ausführenden Anlagenbauer. Anschließend kann HANSA die Inbetriebnahme und Abstimmung der Geräte- und Regelungsfunktionen übernehmen.
